A-Z ROOF SPD T1+T2 2+0 1010 VDC

Kód: 58
3 631,82 Kč 3 001,50 Kč bez DPH
Skladem
Možnosti doručení

Svodič přepětí (přepěťová ochrana) T1+T2 na střechu - montáž na nosnou konstrukci FV panelů. Svodová odolnost 12/25 kA, materiál pouzdra - Alu slitina.

Detailní informace

Doručení do tří dnů
Doručení do tří dnů
na jakékoliv místo
garance dorucení
Garance doručení
nepoškozeného zboží
Máme tým odborníků
Máme tým odborníků,
kteří vám poradí s výběrem zboží a instalací.
obchody
Můžete nás navštívit osobně
na našich kamenných prodejnách v Praze a Brně

Detailní popis produktu

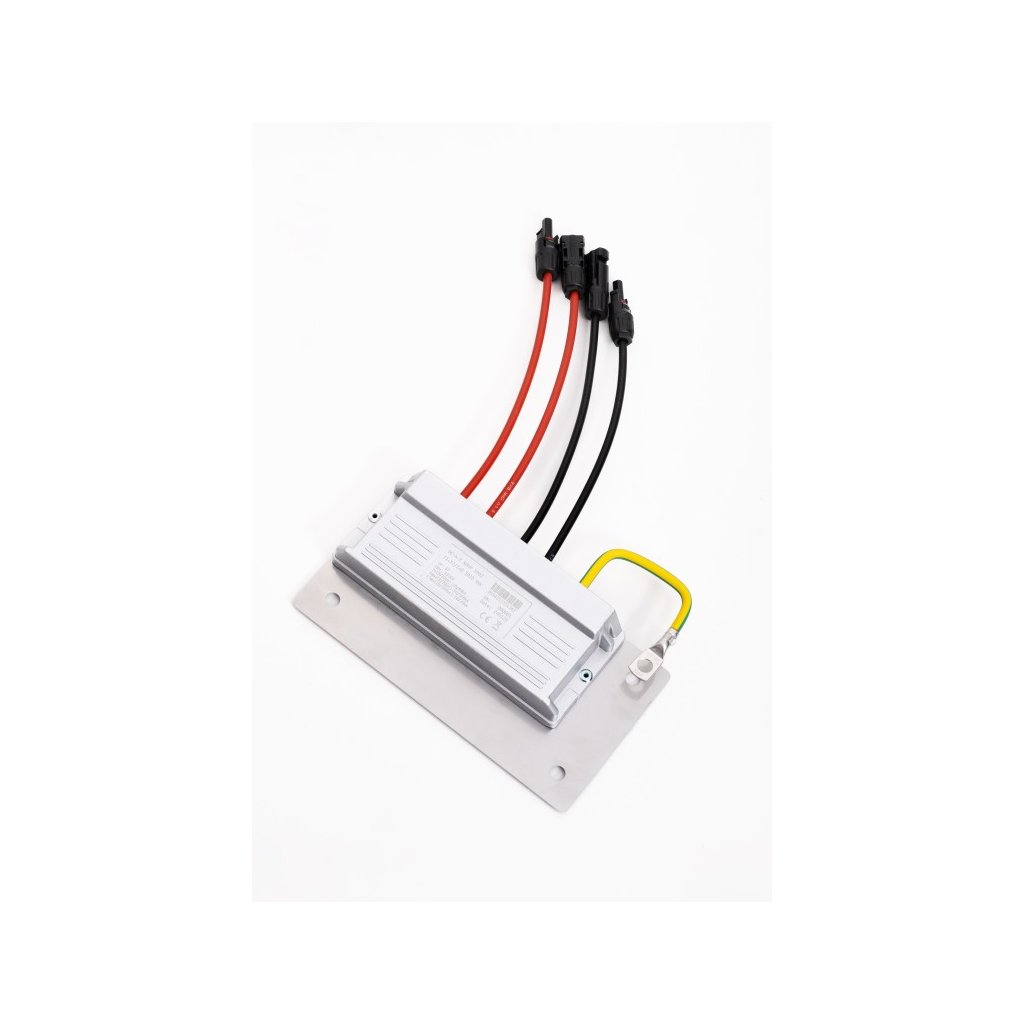

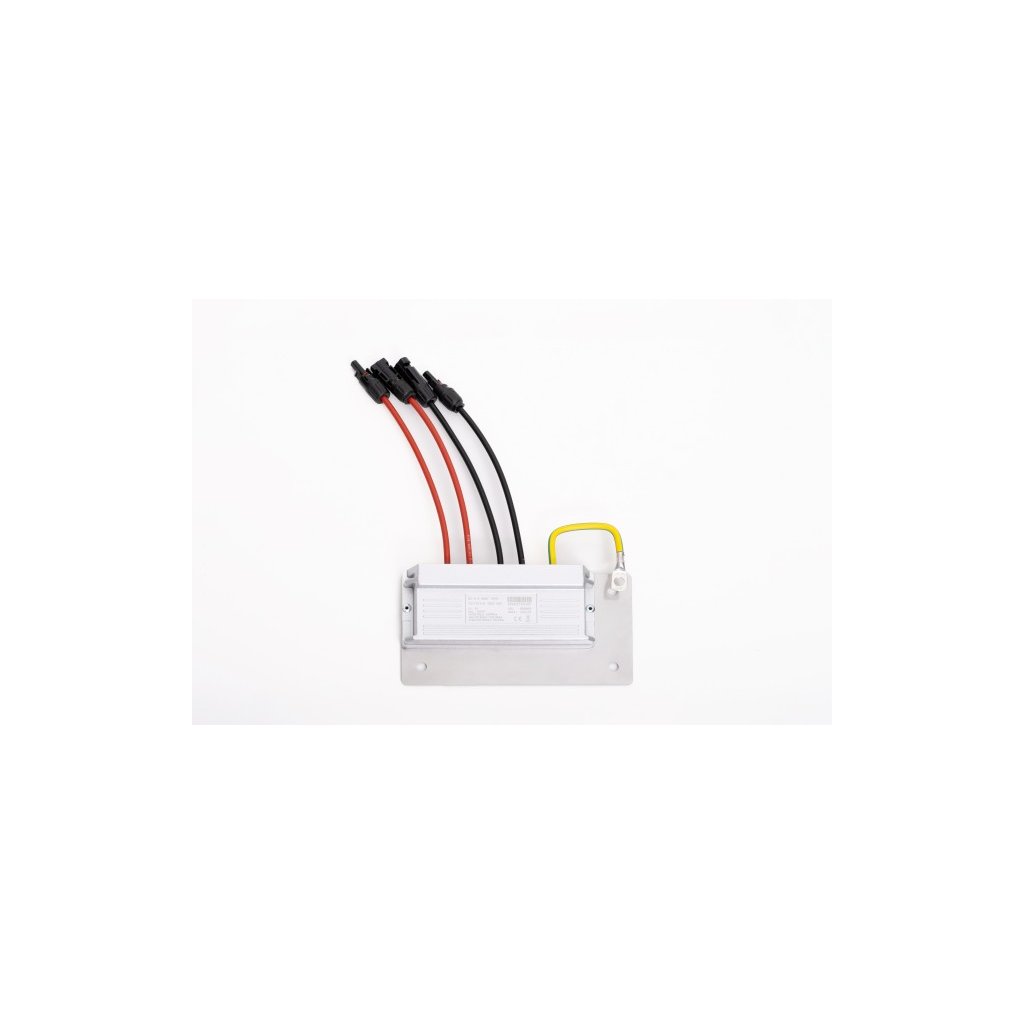

A-Z ROOF SPD T1+T2 2+0 1010 VDC DC svodič na střechu



Svodič T1+T2 na střechu, který se vyrábí v Česku?


Vzhledem k normativní povinnosti umisťovat svodiče přepětí třídy 1 v blízkosti svodu stringových vodičů do objektu, přicházíme s novou modelovou řadou SPD jednotek pro montáž na nosnou konstrukci samotných fotovoltaických panelů.

Vlastní konstrukce je s ohledem na povětrnostní podmínky a způsob montáže z hliníkové slitiny (stejný materiál jako nosné profily PV panelů – nehrozí vznik elektrochemické koroze) s hermeticky zalitými vnitřními obvody v polyuretanové hmotě s intertním plnivem potlačujícím hoření.


Jednoduchá montáž


Jednotka je s ohledem na snadnou implementaci do stringu realizována jako průchozí - oba póly stringu se připojí do jednotky a oba z nich také vystupují. Spojení je realizováno klasickými MC4 konektory (na vstupu s integrovanou pojistkou) a vodiči s o průřezy 6 mm2 (v některých verzích i 10 mm2) s dvojitou izolací a barevným rozlišením.

Připojení PE vodiče nebo spojení s prvky LPS je řešeno na vlastním šasi krabičky pomocí šroubu M10 (M8) přes nalisované oko na slaněném vodiči >16 mm2 nebo přímo přes T-šroub propojením s nosnou konstrukcí/svodem LPS, případně v kombinaci.

Vlastní SPD jednotka je třídy T1 + T2, kdy vzhledem k nadstandardní svodové odolnosti (12/25 kA) je možná aplikace i na středy s méně jak 4 svody (dle ČSN EN 51643-32).

Vzhledem ke specifické konstrukci a umístění je nutné po každém přerušení integrované pojistky (vlivem zapůsobení SPD) provést měření reziduálního proudu při max. provozním napětí.

V případě, že je vyšší než maximální výrobce udaná hodnota, je nutné vyměnit celý modul SPD. Indikace přerušení pojistky je nepřítomnost napětí na okruhu stringu za SPD modulem.



Vlastnost Hodnota
Maximální provozní DC napětí mezi L+ a L- (L+- a PE) 1010 V
In (8/20 μs) L+ nebo L- /PE 20 kA L+- /PE 40 kA
Imax (8/20 μs) L+ nebo L- /PE 50 kA L+- /PE 100 kA
Imp (10/350 μs) L+ nebo L- /PE 12,5 kA L+- /PE 25 kA
Rozměry 234x126x34,4 mm
Připojovací vodiče Délka: cca 25 cm; Průřez: 6/10 mm2; Konektory: MC4 samec/samice s integrovanou pojistkou
Umístění Venkovní – montáž na nosný systém PV panelů
Jmenovitý zkratový proud Iscpv 10 kA
Vnější odpojovače pojistka integrovaná v MC4 < 30 A na vstupu
Indikace zapůsobení SPD pokles výstupního napětí k 0 V
Reziduální proud max 50 μA
Klasifikace dle ČSN EN 61643-11 ed. 2 a ČSN EN 61643-31 T1+T2
Vhodné pro síť DC
Jmenovitý zatěžovací proud IL Type 1 – 30 A Type 2 – 30 A Type 3 – 80 A
Zkratová odolnosT ISCPV 10 kA
Napěťová ochranná hladina při In UP < 2,3 kV
Doba odezvy tA < 25 ns
Materiál pouzdra Alu slitina
Stupeň ochrany krytu IP67
Pracovní teplota ϑ -40 ÷ 85 °C
Vlhkostní rozsah RH 0 ÷ 100 %
Průřez vodiče konektoru Průřez: 6 mm/ 10 mm2 (dle provedení)
Utahovací moment zemní svorky Dle použitého šroubu M8/10
Způsob montáže FV Alu profil
Pracovní poloha Libovolná
Poruchový režim SPD OCFM
Výměnné provedení NE
Životnost > 15 let



Ke stažení:

Uživatelský manuál



Doplňkové parametry

Kategorie: Elektromateriál
Hmotnost: 0.5 kg
